什么是支架？简而言之，支架是用于将一个东西固定到另一个东西的上面，使用螺钉等实际紧固件将支架连接到其他部件。

除了在两个零件之间建立连接外，支架还可以提供支撑。一些支架（例如角撑板支架）设计有对角线截面，可减少支架上的应变并使其能够支撑更重的负载。

制造支架的最简单和最具成本效益的方法之一，尤其是像角支架这样简单的支架，是钣金制造。支架通常由沿一个边缘连接的两个或多个平面组成，制造这种物体的最简单方法通常是在两个或多个位置弯曲一个扁平物体（即一块金属板）：最简单的例子是添加90° 弯曲成具有直线轮廓的扁平矩形，将其变成具有 L 形轮廓的支架。

我们常见的支架类型

L型支架

L 型支架是最常见的支架类型之一。它沿单轴弯曲后具有L形轮廓，通常形成90°角。L 型支架用于需要将水平物体（例如搁板）安装到垂直物体（例如墙壁）的许多应用中。

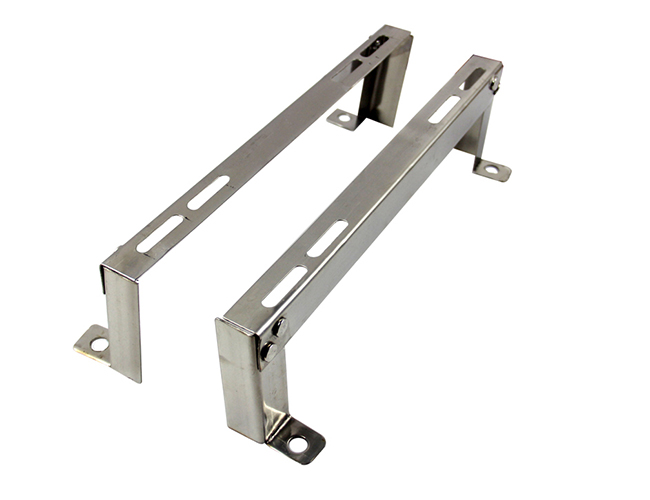

U型支架

U 型支架是另一种类型的支架。与 L 型支架不同，U 型支架沿两个轴弯曲，形成 U 形轮廓。U 型支架可用于将物体夹在其两个法兰之间，或将两个平行的水平物体安装在另一个之上。

Z 型支架

Z 型支架是另一种包含两个弯曲的支架类型。然而，与 U 型支架不同，U 型支架的两个弯曲都在钣金的同一面上进行，Z 型支架将一个法兰向内弯曲，另一个法兰向外弯曲，形成 Z 形轮廓。Z型支架可用于安装相互偏移的平行表面。

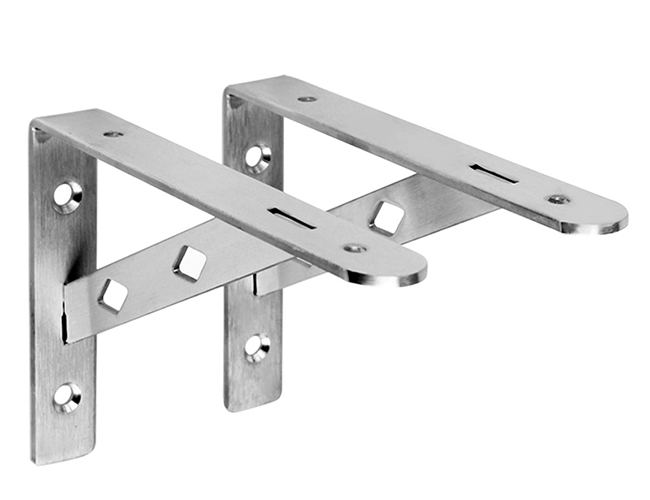

角撑板支架

角撑板支架是一种用额外材料支撑的支架，以提高其强度和承载能力。它就像一个 L 型支架，但在垂直和水平部分之间有一个额外的三角形材料部分。角撑板可以焊接到支架上，也可以包含在单件中：如果是后者，支架的水平和垂直面从三角形的边缘弯曲。

设计钣金支架

金属支架的一个重要特征是用于紧固件的孔。虽然木制或塑料支架可能只是在安装点钻穿，但金属支架应该有专门的孔。在设计支架时确定要使用的紧固件尺寸，并相应地调整孔的直径。如果无法使用螺母，则可能需要螺纹（螺纹）孔。

焊接部分可以在支架设计中注明，但会产生制造商的额外费用。在添加焊接元件之前，请考虑零件是否可以由单块金属制成。

任何机加工元素（包括孔）都会产生额外费用，但请记住，机加工为非标准形状和装饰性触感开辟了更大的设计可能性。

支架是怎么做的？

支架可以通过各种方式制造，例如铸造或CNC加工。然而，制作简单支架的最佳方法是钣金加工制造。

最常见的钣金工艺之一是折弯，其中使用称为制动器的机器将钣金弯曲至最大 120° 的角度。这可能是制造钣金支架时最重要的过程，因为几乎所有支架都包含至少一个弯曲。

还必须使用其他钣金工艺。在进行任何弯曲之前，必须使用激光切割机或等离子切割机等机器将钣金切割成一定尺寸。可以使用冲床在支架上打孔（用于螺钉），并且可能需要焊接以添加角撑板或其他特征。

除了上述钣金工艺外，CNC 加工还可用于向支架添加更复杂的特征，尤其是针对非标准部件的定制设计。

可定制加工冷轧板、热轧板、镀锌板、铜板、铝合金、不锈钢等材料。
